ЗАСТОСУВАННЯ |
- Каминні вентилятори, призначені для систем розподілу теплого повітря, дають змогу створити повноцінну повітряну опалювальну систему на основі каміна.
- Така система оптимальна для обігріву приміщень будинків із сезонним проживанням, у яких взимку є нестабільно.
|
- Створення системи нагнітання повітря допомагає швидко та раціонально розподілити початкове тепло від каміна іншими приміщеннями.
- Застосовується за температури повітря, що переміщається від 0 до +150 °C.
|
КОНСТРУКЦИЯ |

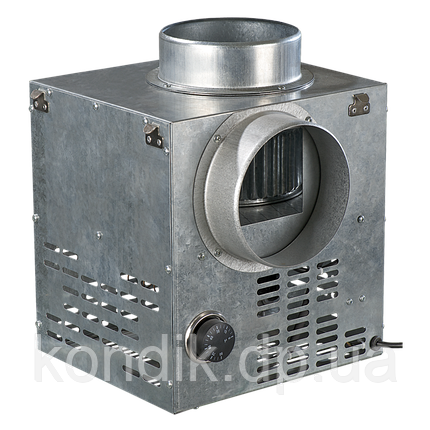

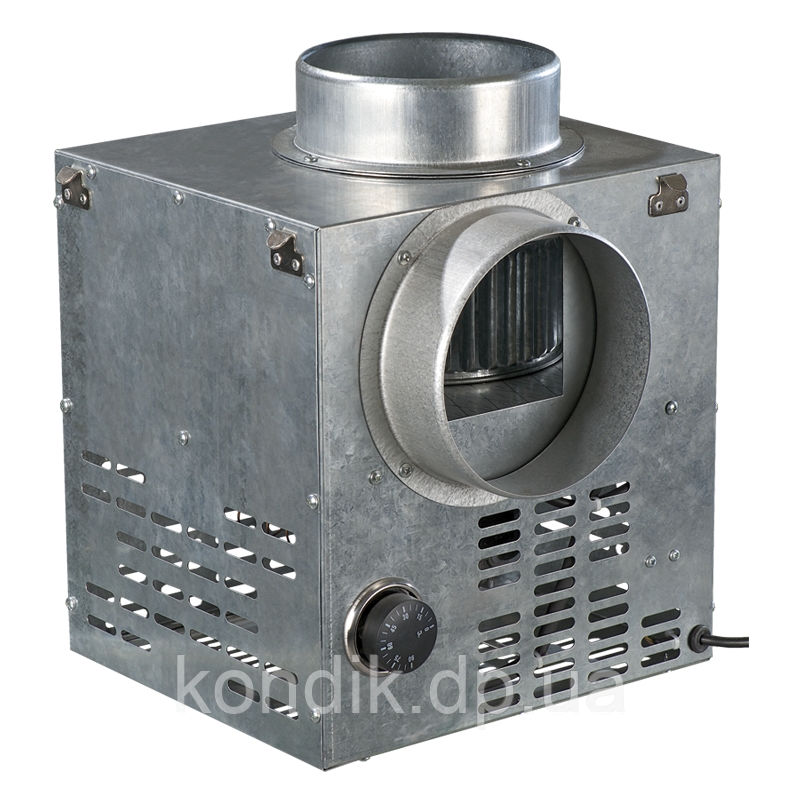

- Корпус вентилятора виготовлений з оцинкованої сталі з використанням тепло- і звукоізоляційного матеріалу з негорючий мінеральний вати.
- Корпус обладнаний перфорацією для внутрішньої циркуляції повітря й охолодження двигуна.
|
- Вентилятор обладнаний терморегулятором, за допомогою якого можна задавати рівень температури, за якої він вмикатиметься та вимикатиметься.
- Увімкнення вентилятора можливе в діапазоні від 0 °C до +90 °C залежно від температури повітря, яка створюється в теплообмінному кожусі каміна.
|
РУХ |
|
- Двигун винесений із потоку повітря й обладнаний робочим колесом із загнутими лопатками вперед.
- Для досягнення більшого терміну експлуатації застосовуються підшипники кочення.
- Вентилятор серії КАМ обладнаний асинхронним двигуном із додатковою крильчаткою для обдування й охолодження.
|
РЕГУЛЬОВАКА СКОРОСТИ |
- Регулювання вентилятора може бути як плавним, так і ступеневим; здійснюється за допомогою тиристора або автотрансформатора (моделі КАМ, КАМ Еко).
- Діапазон регулювання швидкості від 0 до 100%.
|
- До одного регульованого пристрою можуть під'єднуватися кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватимуть номінальні параметри регулятора.
|
МОНТАЖ |
- Каминні вентилятори призначені для з'єднання з круглими повітроводами.
- Вентилятор може встановлюватися в будь-якому положенні, але необхідно враховувати напрямок потоку повітря (позначено на корпусі вентилятора).
- Також потрібно передбачити доступ для обслуговування вентилятора.
|
- Від вентилятора до кожної опалюваної кімнати монтується повітропровід для подавання теплого повітря.
- Прихована система повітроводів із примусовим розподілом теплого повітря в приміщеннях дасть змогу заощадити корисний простір Вашої оселі та не порушить його стилістичну гармонію.
|
ОПЦІЇ ДО ВЕНТИЛЯТОРАМ |
- ФФК - знімний металевий фільтр для очищення перекачуваного повітря (клас G3). Кріплення фільтра до корпусу вентилятора за допомогою замків-засувок забезпечує легкий знімання фільтра для очищення.
- КФК знімна металева змішувальна камера з вбудованим терморегулювальним клапаном і фільтром для очищення повітря, що перекачується (клас G3). Кріплення змішувальної камери до корпусу вентилятора за допомогою замків-засувок забезпечує легкий знімання камери для очищення. Комплектація вентилятора змішувальною камерою КФК забезпечує підведення холодного повітря в змішану камеру за підвищення температури повітря, що перекачується понад 90 °C і відведення гарячого повітря під час неробляча двигуна вентилятора.
- ГФК - гравітаційний клапан. Запобігає зворотному потоку повітря в системі. Комплектація вентилятора змішувальної камерою КФК і гравітаційним клапаном ГФК забезпечує захист двигуна вентилятора від перегрівання (коли мотор не працює, наприклад, через брак електрики) за системою BY-PASS. У вентиляторах із цією системою за непрацювального двигуна забезпечується закриття гравітаційного клапана та викид гарячого повітря через вентиляційні канали в інші приміщення.
|
Принцип роботи вентилятора КАМ із фільтром боксом ФФК |
 |
 |
- Коли температура повітря в навколоковому просторі досягає заданого значення, вентилятор автоматично вмикається й розподіляє очищений фільтром ФФК тепле повітря від каміна по інших приміщеннях і вимикається, коли температура опускається нижче заданого значення.
|
Принцип роботи вентилятора КАМ і змішувальної камери КФК із вбудованим терморегулювальним клапаном |
 |
- Коли температура повітря в навколоковому просторі досягає заданого значення, вентилятор автоматично вмикається й розподіляє тепле повітря від каміна іншими приміщеннями та вимикається, коли температура опускається нижче заданого значення. Вентилятор, обладнаний змішувальною камерою, забезпечує подавання холодного повітря в змішану камеру, якщо температура повітря, що перекачується, перевищує +90 °C і відведення гарячого повітря, коли вентилятор не працює.
|
 |
 |
Принцип роботи вентилятора КАМ, змішувальної камери КФК і гравітаційного клапана ГФК |
 |
- Коли температура повітря в навколоковому просторі досягає заданого значення, вентилятор автоматично вмикається й розподіляє тепле повітря від каміна іншими приміщеннями та вимикається, коли температура опускається нижче заданого значення. Система BY-PASS призначена для захисту вентилятора від перегрівання, наприклад, якщо немає електроживлення. У цьому разі гравітаційний клапан ГФК закривається, і тепле повітря відводиться через байпасний канал повз вентилятор. Якщо повітря, що надходить у вентилятор, занадто гаряче, заслінка змішувальної камери відкривається, і холодне повітря надходить у вентилятор.
|
 |
 |
Приклад встановлення та роботи вентиляторів КАМ із фільтром ФФК у системі каміна. |
Приклад встановлення та роботи вентиляторів КАМ з клапаном КФК і КАМ з клапаном КФК і ГФК ("BY-PASS") у системі каміна. |
 |
 |
