| ОПИС |
ОСОБЛИВОСТІ |

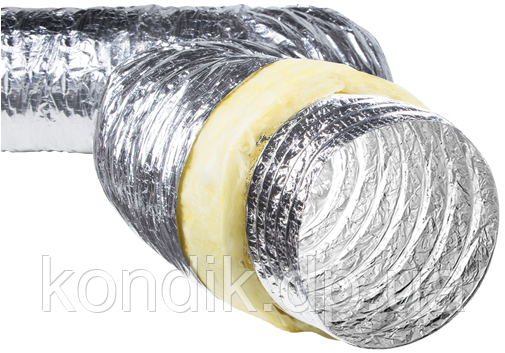

- Гнучкий повітропровід ізольований з металізованої поліестрової плівки.
- Спіральний каркас з високовуглецевої сталевої проволоки.
|
- Екологічно чистий гнучкий повітропровід ізольований шаром мінеральної вати.
- Не виділяє ніяких шкідливих речовин в процесі експлуатації.
- Не містить хлору та кадмію.
- Підвищена пластичність і температурна стійкість (короткочасно до +120°С).
|
| РЕКОМЕНДАЦІЇ ДО ЗАСТОСУВАННЯ |
- Застосовується в системах побутової і промислової вентиляції, опалення і кондиціонування з особливими вимогами до горючості і температурі, там де необхідна теплоізоляція в поєднанні з гнучкістю повітроводу для запобігання утворення конденсату і втрат тепла і холоду, а також у теплозберігаючих вузлах і периферійних секціях великих центральних систем з тиском не вище 3000 Па.
- Рекомендований для вентиляції освітніх (у т. д. дитячі сади) і навчальних закладів, лікувальних установ, підприємств санаторно-курортного комплексу.
|
| ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ВОЗДУХОВОДА |
ПРИКЛАД РОЗРАХУНКУ: |
 |
 |
| |
- Вибрати діагональ, що відповідає діаметру повітропроводу в мм (в даному випадку 200 мм)
- Знайти точку перетину цієї лінії з вертикальною лінією необхідного обсягу повітря в м3/год (в даному випадку 500 м3/год).
- Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр воздуховода (вважаючи, що воздуховод не має вигинів).
- Множенням знайденої величини втрати тиску (в даному випадку 2,4 Па/м при температурі повітря 20 оС) на повну довжину цієї ділянки повітровода, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску при наявності вигинів, кожен вигин прирівнюється до одного метру воздуховода.
|
|
| Тип повітровода за формою перерізу | Круглий |
| Тип повітровода за матеріалом | Неметалевий |
| Теплоізоляція | Так |
| Звукоізоляція воздуховода | Так |
| Гнучкий повітропровід | Так |
| Діаметр | 100 мм |
|
| Повітроводи | Гнучкий ізольований |
| Довжина | 7,6 м |
