ОПИС |
ОСОБЛИВОСТІ |

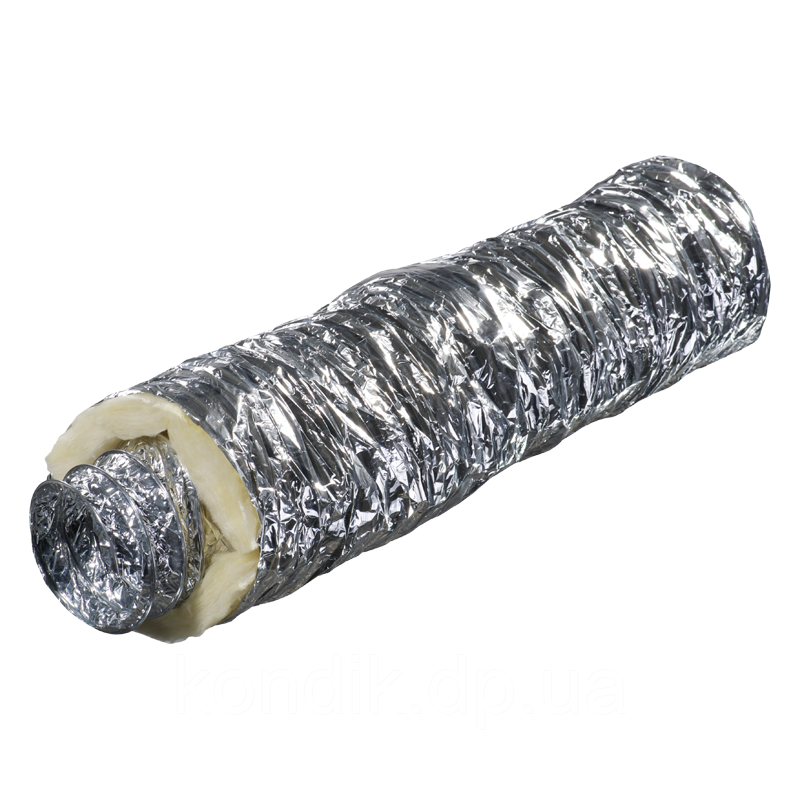

- Гнучкий повітропровід ізольований з металізованої поліестрової плівки.
- Спіральний каркас з високовуглецевої сталевої проволоки.
|
- Екологічно чистий гнучкий повітропровід ізольований шаром мінеральної вати.
- Не виділяє ніяких шкідливих речовин в процесі експлуатації.
- Не содержит хлора и кадмия.
- Повышенная пластичность и температурная стойкость (кратковременно до +120°С).
|
РЕКОМЕНДАЦИИ К ПРИМЕНЕНИЮ |
- Применяется в системах бытовой и промышленной вентиляции, отопления и кондиционирования с особыми требованиями к горючести и температуре, там где необходима теплоизоляция в сочетании с гибкостью воздуховода для предотвращения образования конденсата и потерь тепла и холода, а также в теплосберегающих узлах и периферийных секциях больших центральных систем с давлением не выше 3000 Па.
- Рекомендован для вентиляции образовательных (в т.д. детские сады) и учебных заведений, лечебных учреждений, предприятий санаторно-курортного комплекса.
|
ДИАГРАММА ПОТЕРЬ ДАВЛЕНИЯ НА 1 М РАСТЯНУТОГО ВОЗДУХОВОДА |
ПРИМЕР РАСЧЕТА: |
 |
 |
|
- Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
- Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
- Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр воздуховода (вважаючи, що воздуховод не має вигинів).
- Множенням знайденої величини втрати тиску (в даному випадку 2,4 Па/м при температурі повітря 20 оС) на повну довжину цієї ділянки повітровода, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску при наявності вигинів, кожен вигин прирівнюється до одного метру воздуховода.
|
|
Виробник | VENTS |
Країна виробник | Україна |
Тип повітровода за формою перерізу | Круглий |
Тип повітровода за матеріалом | Неметалевий |
Теплоізоляція | Так |
Звукоізоляція воздуховода | Так |
Гнучкий повітропровід | Так |
Максимальна температура переміщуваного повітря | 120 град. |
Мінімальна температура переміщуваного повітря | -30 град. |
Діаметр | 100 мм |
|
Повітроводи | Гнучкий ізольований |
Довжина | 7,6 м |
