| ОПИС |
ОСОБЛИВОСТІ |

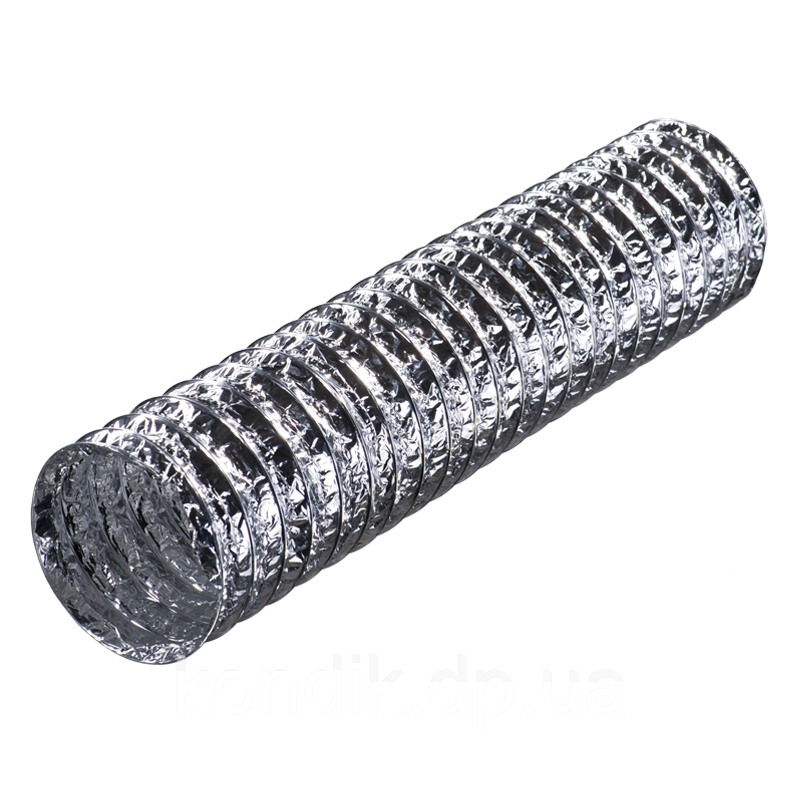

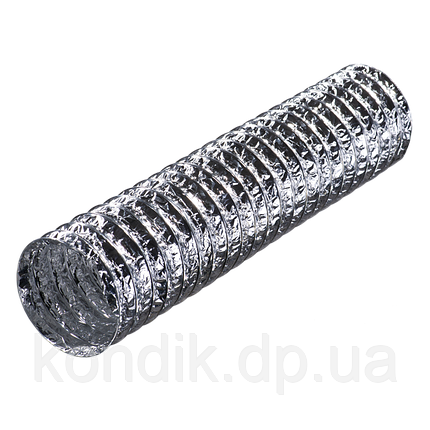

- Гнучкий повітропровід з алюмінієвої фольги, ламінованої поліестром.
- Спіральний каркас з високовуглецевої сталевої проволоки.
|
- Екологічно чистий, не виділяє шкідливих речовин в процесі експлуатації.
- Не містить хлору та кадмію.
- Підвищена пластичність і температурна стійкість: М0 короткочасно до +250°С, М1 короткочасно до +150°С).
- Стійкий до розривів і механічних впливів.
|
| РЕКОМЕНДАЦІЇ ДО ЗАСТОСУВАННЯ |
- Застосовується в системах побутової і промислової вентиляції, опалення та кондиціонування, в периферійних секціях великих центральних систем з тиском не вище 3000 Па з особливими вимогами до вогнестійкості повітроводів (М0 або до М1).
- Рекомендований для вентиляції освітніх (в т. ч. дитячі сади) і навчальних закладів, лікувальних установ, підприємств санаторно-курортного комплексу.
|
| ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ВОЗДУХОВОДА |
ПРИКЛАД РОЗРАХУНКУ: |
 |
- Выбрать диагональ, соответствующую диаметру воздуховода в мм (в данном случае 200 мм)
- Найти точку пересечения этой линии с вертикальной линией требуемого объема воздуха в м3/ч (в данном случае 500 м3/ч).
- Через точку пересечения этих двух линий проходит горизонтальная линия, показывающая величину потери давления в паскалях (Па) на один метр воздуховода (полагая, что воздуховод не имеет изгибов).
- Множенням знайденої величини втрати тиску (в даному випадку 2,4 Па/м при температурі повітря + 20 0С) на повну довжину цієї ділянки повітровода, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску при наявності вигинів, кожен вигин прирівнюється до одного метру воздуховода.
|
|
| Виробник | VENTS |
| Країна виробник | Україна |
| Тип повітровода за формою перерізу | Круглий |
| Тип повітровода за матеріалом | Неметалевий |
| Гнучкий повітропровід | Так |
| Максимальна температура переміщуваного повітря | 120 град. |
| Мінімальна температура переміщуваного повітря | -30 град. |
| Діаметр | 100 мм |
|
| Повітроводи | Гнучкий неізольований |
| Довжина | 7,6 м |
