| ОПИС |
ОСОБЕННОСТИ |

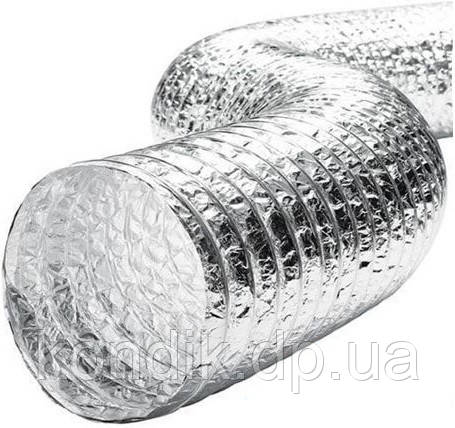

- Гнучкий повітропровід з алюмінієвої фольги, ламінованої поліестром.
- Спіральний каркас із високовуглецевого сталевого дроту.
|
- Екологічно чистий, не виділяє шкідливих речовин у процесі експлуатації.
- Не містить хлору та кадмію.
- Підвищена пластичність і температурна стійкість: М0 короткочасно до +250 °C, М1 короткочасно до +150 °C).
- Стійкий до розривів і механічних впливів.
|
| РЕКОМЕНДАЦІЇ ДО ЗАСТОСУВАННЯ |
- Застосовується в системах побутової та промислової вентиляції, опалення й кондиціонування, у периферійних секціях великих центральних систем із тиском не вище 3000 Па з особливими вимогами до вогнестійкості повітроводів (М0 або М1).
- Рекомендований для вентиляції освітніх (зокрема дитячі садки) та навчальних закладів, лікувальних закладів, підприємств санаторно-курортного комплексу.
|
| ДИАГРАММА ПОТЕРИЙ РУХ НА 1 М РОЗТРАТНОГО ПОВІТРЮ |
ПРИМІР РОЗЧЕТА: |
 |
- Вибрати діагональ, що відповідає діаметру повітроводу в мм (у цьому разі 200 мм)
- Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м3/год (у цьому разі 500 м3/год).
- Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалах (Па) на один метр повітроводу (прикладаючи, що повітровід не має вигинів).
- Поношенням знайденої величини втрати тиску (у цьому разі 2,4 Па/м за температури повітря 20 0С) на повну довжину цієї ділянки повітроводу, отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітроводу.
|
|
| Тип повітровода за формою перерізу | Круглий |
| Тип повітровода за матеріалом | Неметалевий |
| Гнучкий повітропровід | Так |
| Діаметр | 100 мм |
|
| Повітроводи | Гнучкий неізольований |
| Довжина | 10 м |
